樹脂 3D プリントの最も人気のある用途の 1 つは、おそらく、卓上ゲーム用に独自のフィギュアやミニチュアのコレクションをプリントアウトすることです。長年にわたり、クリエイターは耐久性を高めながら、樹脂プリントされた 3D モデルで可能な限り最高の解像度を達成する方法を模索してきました。
3D プリントされた樹脂モデルが非常にもろくて壊れやすいことは周知の事実です。その結果、オンラインで無数の 3D プリンティング記事が作成され、乾燥しすぎず、寒すぎず、適切に管理された環境で作業すること、イソプロピル アルコールとの接触時間を短縮することなど、樹脂プリント 3D モデルを壊れにくくする方法に関するヒントやコツが提供されています。印刷パラメータを微調整するための一連の複雑な設定。それらはすべて 3D プリントに関する優れたアドバイスですが、適切な樹脂を使用して目的の結果を達成することで簡単に解決できます。この場合、より強力で耐久性のある 3D 樹脂が使用されます。
数か月前、Phrozen は新しいONYX Impact Plus 樹脂をリリースしました。他の樹脂よりも最大 5 倍強い衝撃に耐えられるように作られたこの樹脂は、他の市販の樹脂ではほとんど存在しない驚異的な強度と耐久性を提供します。残念ながら、この 3D プリンティング レジンは粘度が高いため、印刷するにはより厚い層の高さが必要となるため、最高のディテールを実現するのが難しくなります。
ONYX Impact Plus は、当初、耐久性の高い印刷およびエンジニアリング用途向けに設計されました。 Phrozen と Loctite® のパートナーシップから生まれたONYX Impact Plus 樹脂は、弾力性が高く、曲げやすく、ねじれやすいオブジェクトをプリントします。この品質は、ミニチュアやその他のディスプレイ オブジェクト用の樹脂にはほとんど存在しません。
私たちのグループの専門家の何人かは、 ONYX Impact Plus 樹脂の驚異的な耐久性にすぐに気づき、実験を開始しました。
可能な限り最高の解像度を維持しながら、より強力で耐久性のある 3D プリントを作成するために、当社グループの専門家はONYX Impact PlusとAqua-Gray 8Kを組み合わせています。結果？びっくり！
アクアグレー 8KとONYX Impact Plusの混合について詳しく解説します。

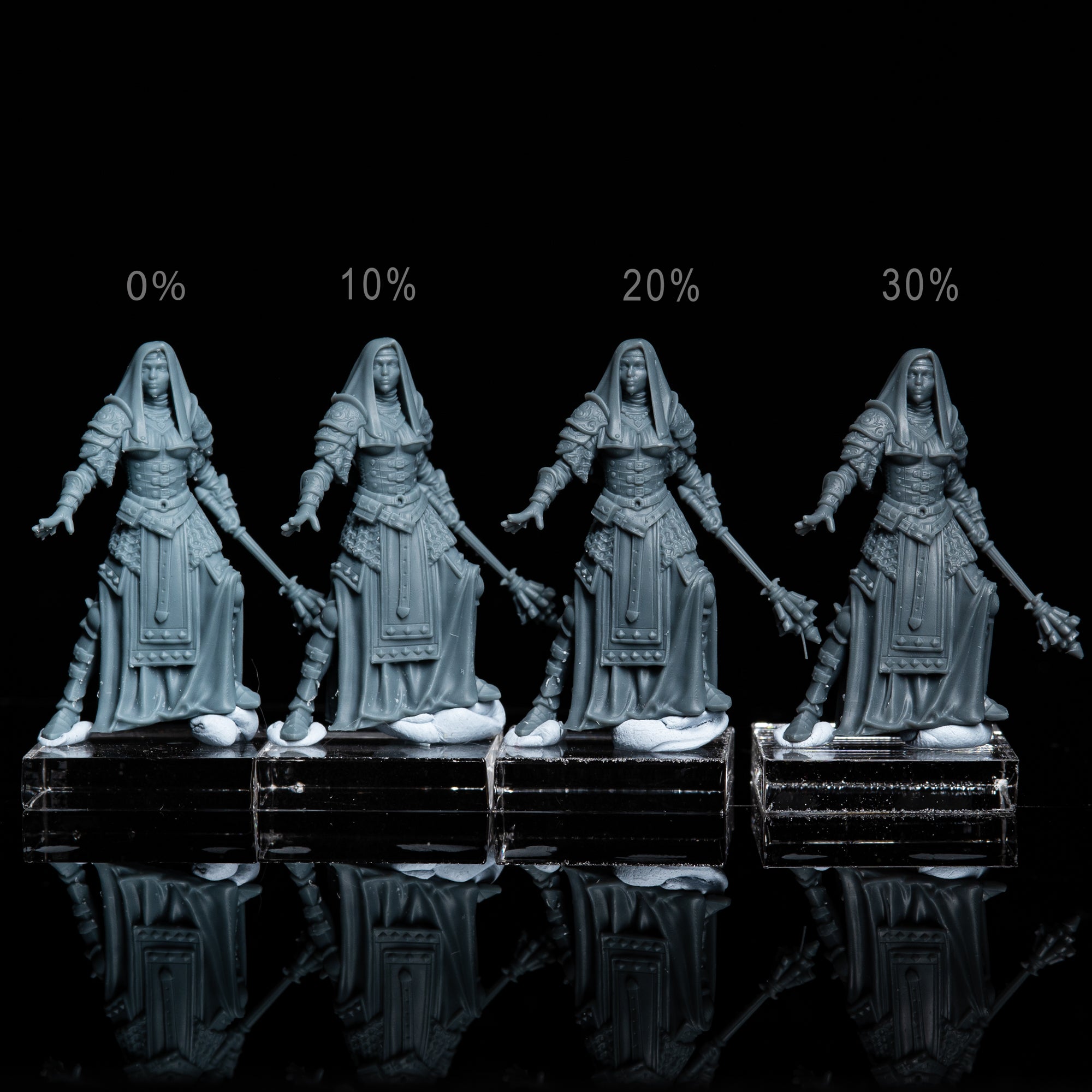

Maria ZN は、最適な比率を見つけるために、さまざまなアクアグレー 8KとONYX Impact Plusの組み合わせをテストしました。彼女は、アンチエイリアスを有効にすることなく一貫性を維持するために、すべてのテストに同じモデルを使用しました。最後まで注目して彼女の設定を確認し、このレジンのコンボについて彼女が何を言わなければならないかを見てみましょう。
詳細

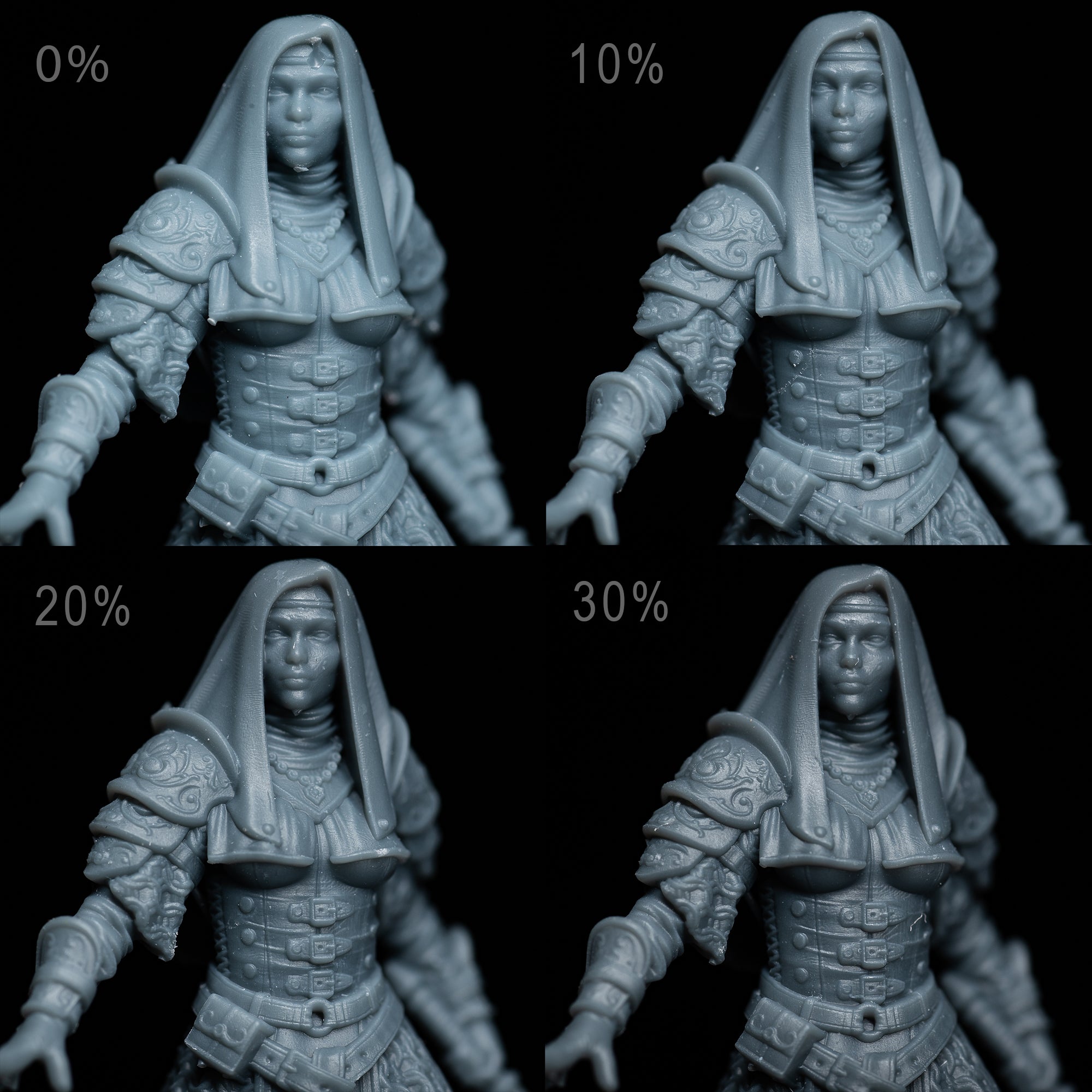

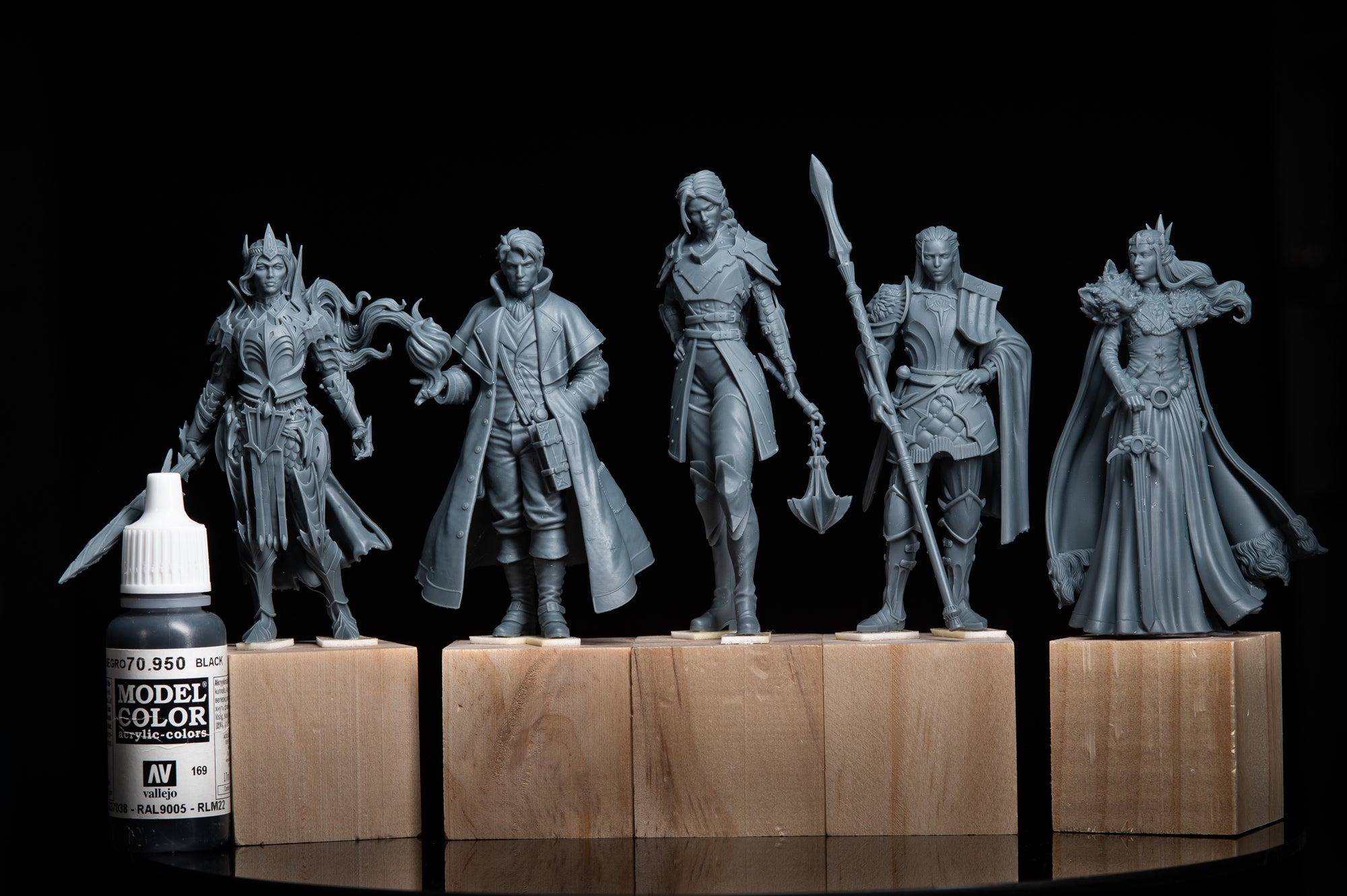

混合樹脂で印刷したモデルは、アクアグレー 8Kで印刷したモデルと比較して、ディテールのレベルに目に見える違いはほとんどありません。つまり、この樹脂の組み合わせは、高解像度と耐久性を同時に実現する優れた方法であることは間違いありません。
20% 混合の場合、解決策は露光時間を 3.1 秒に増やし、リフト速度を 45 に保つことでした。これにより、層をシフトすることなく、比較的大きな断面を持つ 75 mm ミニを印刷できるようになりました。細部は2.8秒と同じくらい良く見えました。
レイヤーシフト
2 ステップ モーション コントロール(TSMC) を使用して、リフト速度 60 および 150 で、ONYX Impact Plus樹脂を 0%、10%、20% の割合で混合した樹脂をプリントすると、一部のモデルでレイヤー シフトが発生することがあります。 20% ミックスでのレイヤーシフトの解決策は、露光時間を 3.1 秒に増やし、リフト速度を 45 に維持することです。
30% 混合の場合、TSMC を使用して持ち上げ速度を 45 および 150 に下げると、他のものよりもプリントのシフトが大幅に少なくなり、有望な結果が得られます。そうは言っても、 ONYX Impact Plusとアクアグレー 8K樹脂混合物を使用してプリントを成功させる鍵は、持ち上げ速度を下げるか、サポート密度を高めることです。
印刷時間
ONYX Impact Plusを 10% ～ 20% 加えると、印刷時間がわずかに長くなります。ただし、モデルによって、また、より遅い上昇速度とより短い休止時間が必要かどうかによって異なります。 ONYX Impact Plusを 30% 配合すると、 Mariaのテストでは、純粋なアクアグレー 8Kで印刷する場合と比較して、印刷時間がほぼ 50% 長くなることを示しました。
耐久性
ONYX Impact Plusを 10% 加えるごとに、モデルはより柔軟になり、脆さが軽減され、壊れにくくなります。 マリアは、 3D プリントしたミニチュアで鞭や槍を鳴らして、ミックスの強さを示します。ビデオでは、ミックスに追加されるONYX Impact Plusの割合が増加するにつれて、モデルを壊すためにより多くの努力が必要になることがわかります。
マリアさんのおすすめは以下の通りです。
- 10% - あまり扱われないディスプレイ モデルやゲーム モデルに最適です。
- 20% - 平均的なゲーミング ミニに最適
- 30% - 耐久性が非常に高いため、頻繁に取り扱われるモデルに最適です。
ミニチュアや卓上ウォーゲームに最適な樹脂ミックスを見つける
エリック・フェスタも、3D プリント樹脂ミニチュアに最適な比率を見つけるために、この樹脂の組み合わせでいくつかの実験を行いました。彼のミニチュアのほとんどは卓上ウォーゲームからインスピレーションを得ており、非常に詳細で高解像度の、扱っても簡単に壊れないミニチュアを実現するために可能な限り最適な比率を見つけたいと思うのも不思議ではありません。

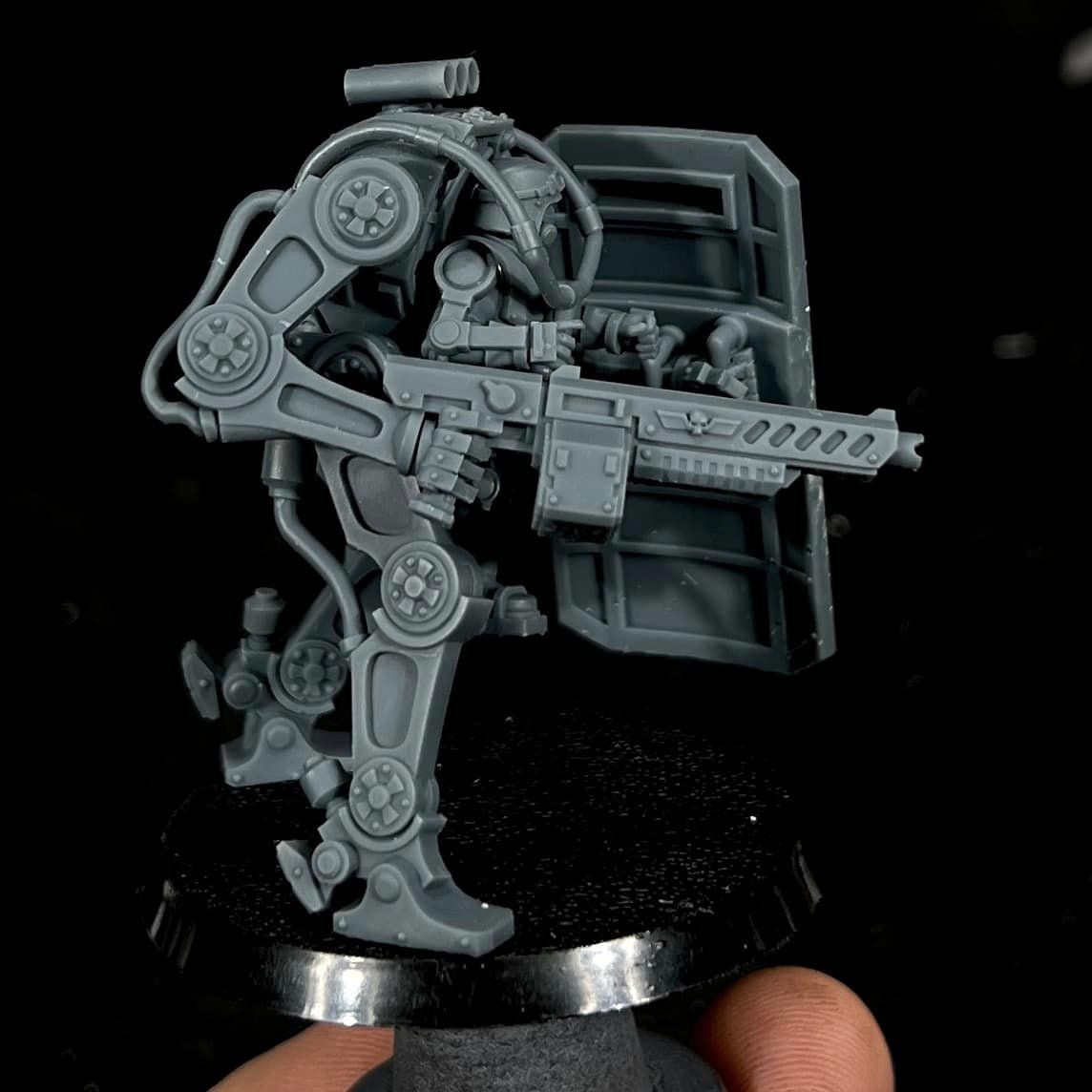

結果？ エリックは、ミニチュアに最適なアクアグレー 8KとONYX Impact Plus の比率は 4:1 であることを発見しました。アクアグレー 8K 4g ごとに 1 グラムのONYX Impact Plusが含まれています。以下のビデオで、彼の極端なフレックステストを見て、この樹脂コンボの弾力性を確認してください。

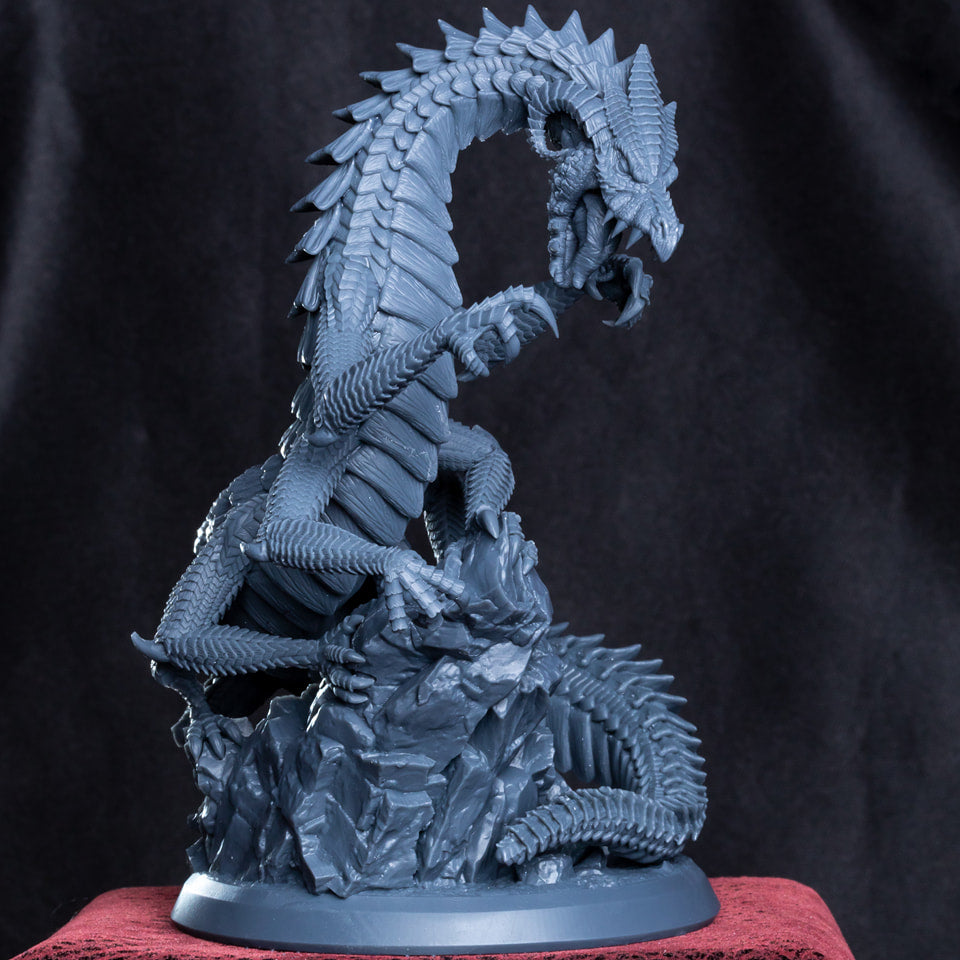

エリックとは異なり、 ルーサー・コードルの 3D プリント ミニチュアのお気に入りの組み合わせは、6 つのアクアグレー 8Kと 4 つのONYX Impact Plusです。彼は、この混合比はミニチュアのような小さなモデルに適していると述べました。彼はこの混合物の強度と柔軟性を気に入っていますが、より大きな混合物では柔らかい樹脂を均一にするためにより多くのサポートが必要になる可能性があるため、いくつかの問題を発見しました。しかし全体として、彼はこのミックスがとても気に入っているので、最近プリントしているものはすべてこのミックスで作っています。 ONYX Impact Plus とアクアグレー 8K 樹脂の混合物のパフォーマンスに関するルーサーのテストをご覧ください。
Mariaの発見と同様に、 ONYX Impact Plusとアクアグレー 8K の混合物は、混合物の粘度が高いため、純粋なアクアグレー 8Kに比べて露光時間が長くなり、リトラクト速度が遅くなります。ミックスに適切な設定を見つけるために、 ルーサーはいくつかの露出テストをプリントアウトし、モデルがどのようにプリントされるかに注意を払いました。そこから、設定を少し調整し、暴露テストの結果をチェックして、結果が改善されるかどうかを確認します。
適切なパラメータ設定
メーカーから提供されることが多いオリジナルの樹脂プロファイルがないため、特にこれらの混合樹脂の場合、印刷の習慣や環境に合わせて樹脂の設定を微調整するのは困難な場合があります。しかし、これらのミックスについては、 Maria 、 Eric 、 Luther がサポートしてくれるので心配しないでください。

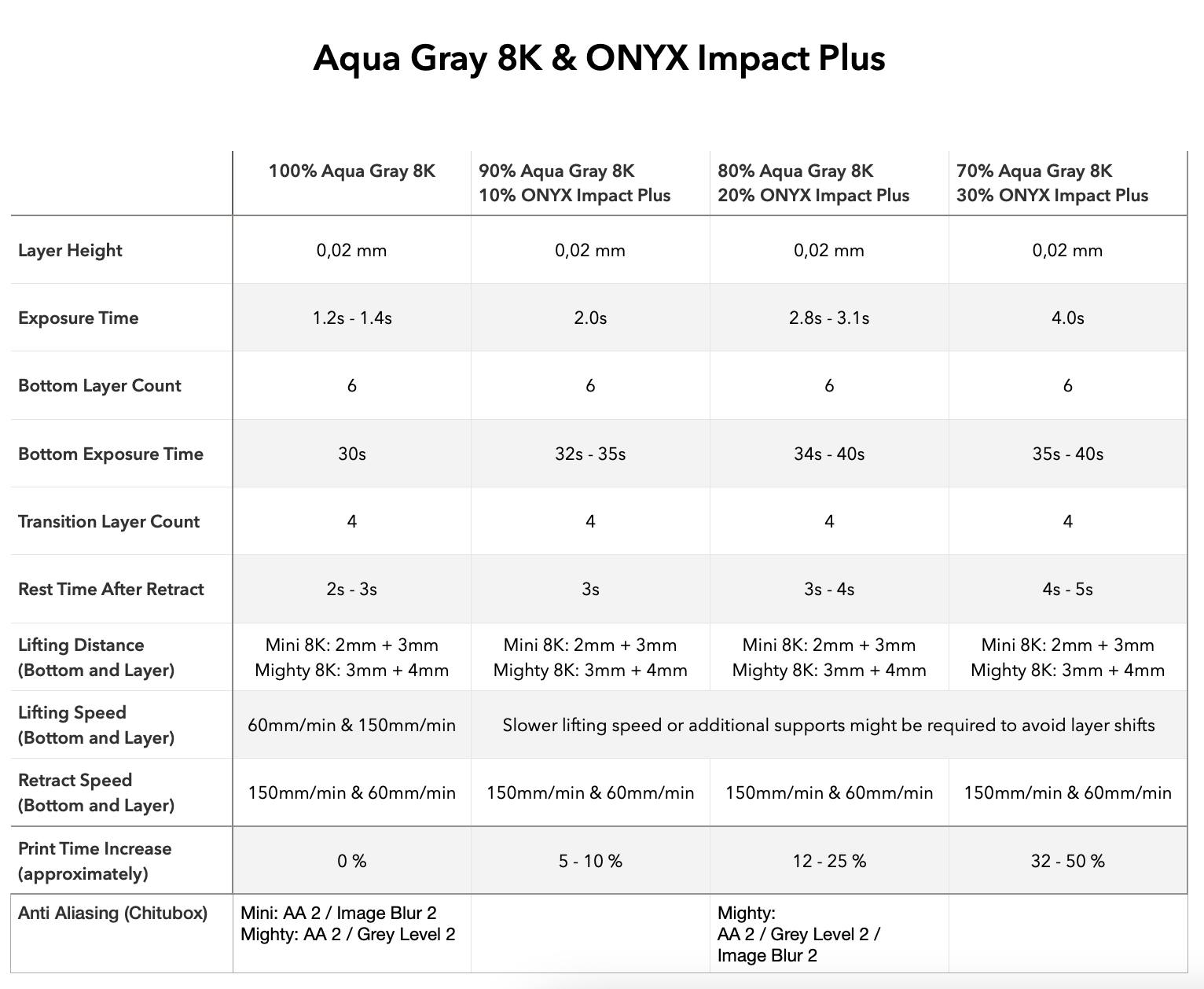

マリアのレジン各種配合比率設定

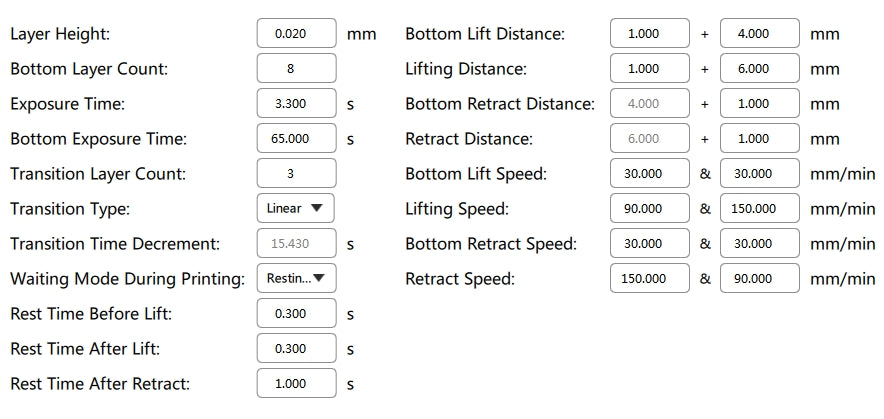

1:4 ONYX Impact Plusとアクアグレー 8Kミックスの Eric のフェスタ スライス設定

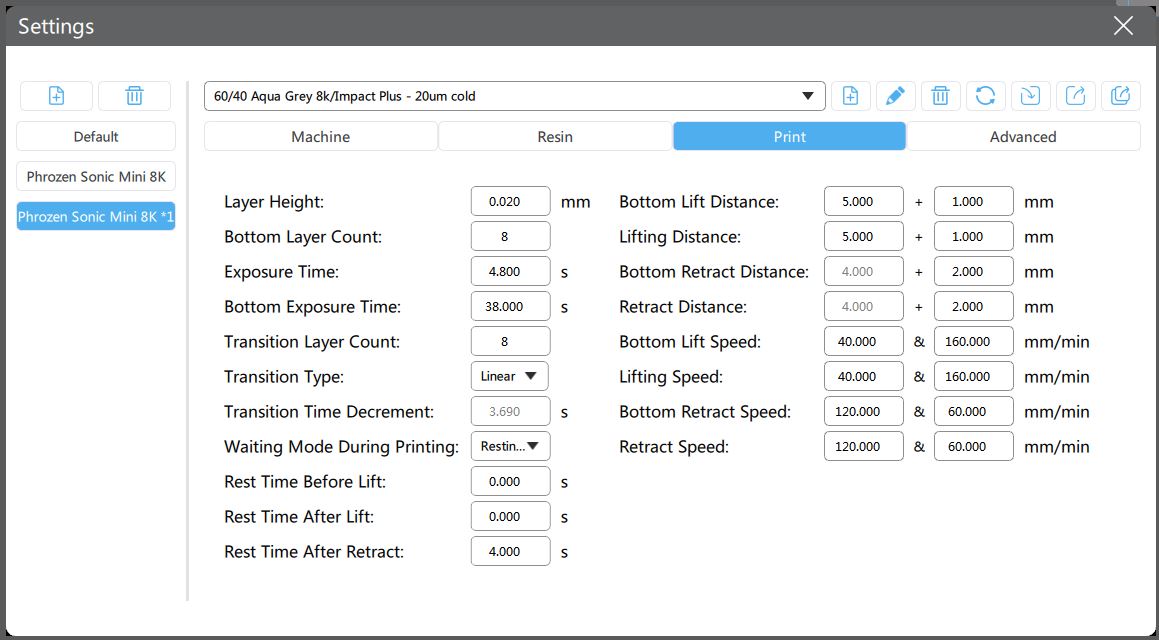

ルーサーの 60/40 比率の設定
樹脂を混合する必要がありますか?
樹脂の混合は非常に難しく、正しく行うにはある程度の専門知識が必要ですが、樹脂に求める特性を実現するには非常に優れた方法となる可能性があります。 XP Finderなどの暴露テスト ツールを使用して多くのテストを実行し、それに応じて調整するようにしてください。樹脂の混合物と環境に最適な設定を見つけるには時間がかかる場合があります。そのため、あきらめずに辛抱強く待ちましょう。なぜなら、最終的に正しくできたとき、それは間違いなくこれまでで最も満足のいく感情の一つだからです。
しかし、 Maria 、 Eric 、 Lutherなどのグループのエキスパートのおかげで、ゼロから始めるのではなく、彼らの設定をベースにして完璧な設定を作業し始めることができます。この樹脂の組み合わせを試すことに興味がありますか?どの比率があなたにとって最適だと思いますか?以下のコメント欄でお知らせください。
———
専門知識を共有してくれたMaria Z N 、 Eric Festival 、およびLuther Caudleに感謝します。ぜひ彼らのアカウントをチェックして、さらに多くの作品を確認し、樹脂 3D プリントのスキルを向上させるための最新のヒントやコツを入手してください。
6 コメント
tony
How long do you suggesting curing the 20% mix in my wash and cure kit
———
Phrozen Technology replied:
Hello Tony, Thank you for commenting.
For Auqa 8K series resin, we recommend 30 minutes of post curing time. Thus we’d suggest you start with 30 minutes of post curing time for the mixture.
Hope this helps.
Best, Phrozen Team
>
How long do you suggesting curing the 20% mix in my wash and cure kit
———
Phrozen Technology replied:
Hello Tony, Thank you for commenting.
For Auqa 8K series resin, we recommend 30 minutes of post curing time. Thus we’d suggest you start with 30 minutes of post curing time for the mixture.
Hope this helps.
Best, Phrozen Team
>
Jamie
Phrozen, it would be awesome if you all are working on a purpose-made product like this that we could use right out of the bottle – hopefully one that would be equally suitable for small scales like 15mm or even 6mm as well as larger scales. 3D printing opens up a lot of new possibilities for me as a wargamer, but with everything there is to learn it can also quickly take over my hobby time. I look for solutions that are as ready out of the box as possible so that I can still have time to actually paint and play with the models I print.
———
Phrozen Technology replied:
Hi Jamie,
Thanks for your insightful comment! We’ve noticed the community’s interest in ready-to-use 3D printing solutions for miniatures. We’re actively researching and testing products that cater to various scales, making the process more convenient for hobbyists like you. Your feedback is invaluable as we work towards enhancing the 3D printing experience. Please stay tuned for updates!
Best, Phrozen Team
Phrozen, it would be awesome if you all are working on a purpose-made product like this that we could use right out of the bottle – hopefully one that would be equally suitable for small scales like 15mm or even 6mm as well as larger scales. 3D printing opens up a lot of new possibilities for me as a wargamer, but with everything there is to learn it can also quickly take over my hobby time. I look for solutions that are as ready out of the box as possible so that I can still have time to actually paint and play with the models I print.
———
Phrozen Technology replied:
Hi Jamie,
Thanks for your insightful comment! We’ve noticed the community’s interest in ready-to-use 3D printing solutions for miniatures. We’re actively researching and testing products that cater to various scales, making the process more convenient for hobbyists like you. Your feedback is invaluable as we work towards enhancing the 3D printing experience. Please stay tuned for updates!
Best, Phrozen Team
Timothy D.
How are the ratios measured? By volume or mass?
———
Phrozen Technology replied:
Hello Timothy,
Thank you for commenting. We’re measuring the ratios by using measuring cup when mixing it, so it should be by volume.
Hope this helps.
Best, Phrozen Team
>
How are the ratios measured? By volume or mass?
———
Phrozen Technology replied:
Hello Timothy,
Thank you for commenting. We’re measuring the ratios by using measuring cup when mixing it, so it should be by volume.
Hope this helps.
Best, Phrozen Team
>
Matthew Bonett
Hello Phrozen,
Interesting tutorial. I got a bottle of both aqua grey 8k and onyx impact plus and tried Luther’s 60/40 mix using the same printer settings. I got excellent results with the XP finder and RP tester, however when I tried printing pre-supported models I was not getting the same results. The raft prints and adheres to the plate but the supports adhere to the ACF film and am about to give up.
———
Phrozen Technology replied:
Hello Matthew,
Thank you for your comment. In this situation, we will suggest you to longer the exposure time for normal layer to see if the support can adhere to the raft.
Hope this helps.
Best, Phrozen Team.
>
Hello Phrozen,
Interesting tutorial. I got a bottle of both aqua grey 8k and onyx impact plus and tried Luther’s 60/40 mix using the same printer settings. I got excellent results with the XP finder and RP tester, however when I tried printing pre-supported models I was not getting the same results. The raft prints and adheres to the plate but the supports adhere to the ACF film and am about to give up.
———
Phrozen Technology replied:
Hello Matthew,
Thank you for your comment. In this situation, we will suggest you to longer the exposure time for normal layer to see if the support can adhere to the raft.
Hope this helps.
Best, Phrozen Team.
>
Milos
Hello Phrozen, can the resin-mixture stay in the bottle for some time?
When the right ratio and settings are stored as a profile, it would be great to just use the already prepared „cocktail“ from the bottle…
———
Phrozen Technology replied:
Hello Milos,
Thank you for your comment. Although mixing resin has been popular among the members in our community for quite some time, and experience shows that the well-liked Aqua Gray 8k plus Onyx Impact Plus formula is pretty stable, we will still suggest our users to mix just amount of resin they are going to print, and leave those two bottles of resin being separated for the rest of time.
The chemical reaction when mixing up those two ingredients is still unknown, we cannot be sure about would those which have already been mixed up can stay the quality as its initial state after times of standing. It is fun and challenging when making this kind of “homebrew” or “cocktail” style of resin and see what will happen, but since its ingredient is no longer the same as the one that comes out from the factory, we cannot guarantee its quality thus cannot recommend you to mix them up and just leave it there for a long time.
This question is both interesting and important. Thank you again for asking and we wish you an amazing printing journey.
Best, Phrozen Team
Hello Phrozen, can the resin-mixture stay in the bottle for some time?
When the right ratio and settings are stored as a profile, it would be great to just use the already prepared „cocktail“ from the bottle…
———
Phrozen Technology replied:
Hello Milos,
Thank you for your comment. Although mixing resin has been popular among the members in our community for quite some time, and experience shows that the well-liked Aqua Gray 8k plus Onyx Impact Plus formula is pretty stable, we will still suggest our users to mix just amount of resin they are going to print, and leave those two bottles of resin being separated for the rest of time.
The chemical reaction when mixing up those two ingredients is still unknown, we cannot be sure about would those which have already been mixed up can stay the quality as its initial state after times of standing. It is fun and challenging when making this kind of “homebrew” or “cocktail” style of resin and see what will happen, but since its ingredient is no longer the same as the one that comes out from the factory, we cannot guarantee its quality thus cannot recommend you to mix them up and just leave it there for a long time.
This question is both interesting and important. Thank you again for asking and we wish you an amazing printing journey.
Best, Phrozen Team
Jorge
What’s are the names of the cleric minatures?
———
Phrozen Technology replied:
Hello Jorge, thank you for asking. Those models printed out by Maria are from Loot Studios and Archvillain Games. For the specific model’s name, we suggest you to contact with the designers to get a correct answer. Best, Phrozen.
What’s are the names of the cleric minatures?
———
Phrozen Technology replied:
Hello Jorge, thank you for asking. Those models printed out by Maria are from Loot Studios and Archvillain Games. For the specific model’s name, we suggest you to contact with the designers to get a correct answer. Best, Phrozen.
