優れたエラストマー特性を備えた高性能ゴム状モデルの作成

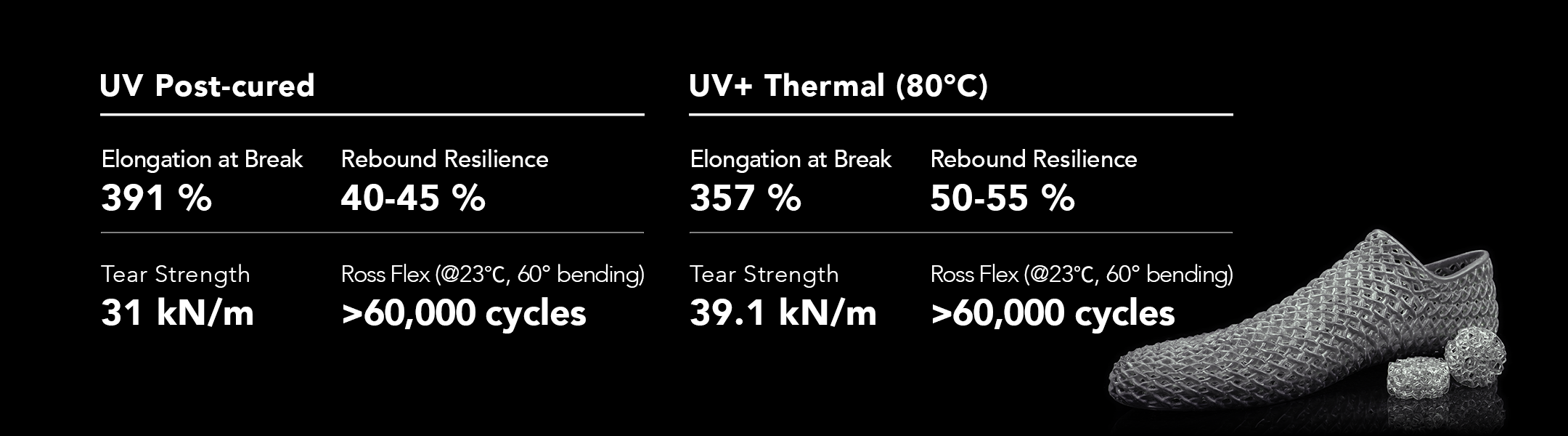

EL400 で印刷されたモデルは優れた信頼性を示します。23°C で 60,000 サイクル以上に耐え、引裂強度は 39.1kN/m* であり、エラストマー作成の新たな可能性を切り開きます。
超高弾性
EL400 は、破断時の伸びが 391% と非常に高く、ゴムのような弾力性と硬度を兼ね備えており、優れた柔軟性と安定性を提供し、革新的なデザインを実現します。
優れた弾力性と反発性
EL400 の 50～55% ベイショア反発率* により、変形後もシームレスに元の形状に戻ります。長期テストや繰り返し使用のための耐久性のあるプロトタイプに最適です。
アプリケーション
自転車のシートや靴のクッションなど、高い耐久性が求められる製品に最適で、繰り返し曲げたり引き裂いたりする条件下でも最適な性能を維持し、長期使用と信頼性を保証します。
業界標準に対応した堅牢なパフォーマンス
優れた弾力性と耐引裂性を備えた高性能素材として開発された EL400 で印刷されたモデルは、工業プロセスにも適しており、フォームや TPU に代わる理想的な素材となっています。
*提供されるデータは、完全に後処理されたオブジェクトのパフォーマンス結果です。完全な後処理方法については、以下のユーザー ガイドを参照してください。
Phrozen ゴムライク EL400レジン
印刷ガイドライン
| パラメータ | 推奨設定 |
|---|---|
| 層の厚さ | 100μm |
| 壁の厚さ | ≥ 1.5mm |
| 持ち上げ速度 | 120 - 150 mm/分 |
| サポートの厚さ | 1.0 mmまたは1.2 mm以上 |
*注記：
1. 変形を抑えるため、造形プレートに直接印刷することをお勧めします。モデルをサポートする必要がある場合は、ポイント 2 を参照してください。
2. サポート間の隙間やモデル構造内の隙間が狭すぎると、その部分で樹脂が適切に硬化せず固まらない可能性があります。
3. 印刷する際、印刷を成功させるには、持ち上げる速度と戻す速度を下げ、休止時間を長くすることをお勧めします。モデルの種類に応じて戻り速度を調整してください。
4. 熱による後硬化は、材料の機械的特性、特に引張強度と引裂強度を向上させるのに役立ちますが、延性が低下する可能性があります。

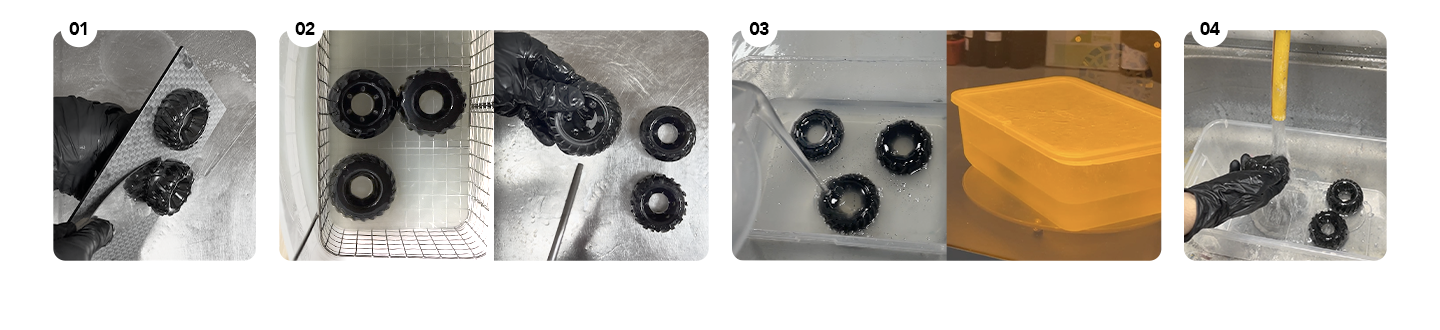

後処理
洗浄と乾燥
Phrozen 洗浄ステーションを使用して、95% アルコールで完全に洗浄されるまで洗浄します (表面の損傷を防ぐため、長時間浸さないでください)。その後、日光を避けて風通しの良い涼しい場所に置いて乾燥させるか、Phrozen 硬化ステーションの乾燥機能を使用します。
後硬化
モデルをグリセリンに浸し、約 60 分間二次硬化させます。完了したら、すぐにグリセリンから取り出し、モデルを水で洗います。モデルを涼しく風通しの良い場所に少なくとも 60 分間置いて、光に当てないようにし、乾燥させます。
最終清掃
モデルを完全に洗浄するまできれいな水ですすぎ、日光を避けて涼しく風通しの良い場所で 60 分間、またはモデルが完全に乾くまで乾燥させます。必要に応じて、モデルの機械的特性を高めるために、80°C で 2 時間、追加の熱後硬化を実行することもできます。
製品仕様の説明 TDS
別途指定がない限り、すべてのサンプルは印刷された部品の性能です。この技術データシート (TDS) の情報 (すべての情報および製品推奨事項を含む) は、当社の現在の知識と経験に基づいています。説明、画像、写真、データ、比率、重量などの変更は予告なく発生する可能性があり、製品の契約上の品質を構成するものではありません。必要な場合は、サプライヤーから製品安全データシート (MSDS) を要求するか、 Phrozen Tech Co., Ltdにお問い合わせください。
