樹脂3DプリントにはLCDが必須です。印刷中、各レイヤーの画像が LCD 上に生成され、LED チップのアレイが LCD を通して光を投影します。
液晶ディスプレイは消耗品ですので、一定期間が経過すると交換が必要となる場合がありますのでご了承ください。この記事では、 Phrozen Sonic Mega 8Kの LCD を交換する手順を説明します。
ここをクリックして、LCD スクリーンの保証ポリシーをご覧ください。
コネクタを取り外します
ステップ 1:レジンバットを取り外し、LCD 表面をきれいにします。

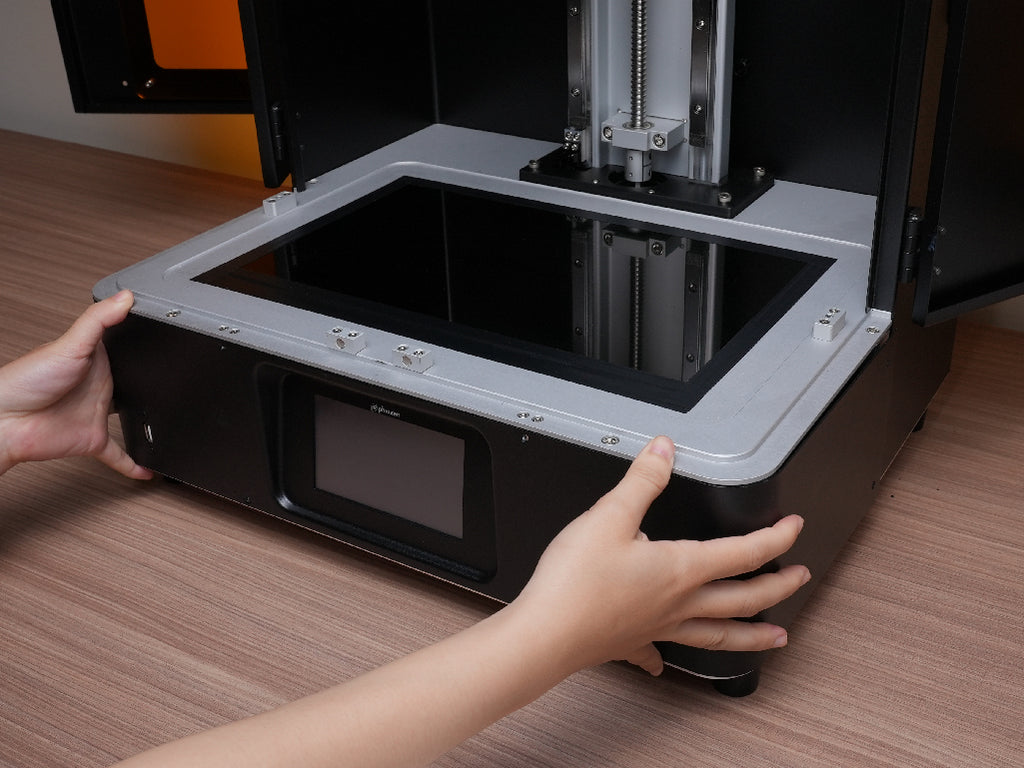

ステップ2:両側のネジ4本を外し、タッチパネルのネジ4本を取り外します。次にフロントケースを取り外します。

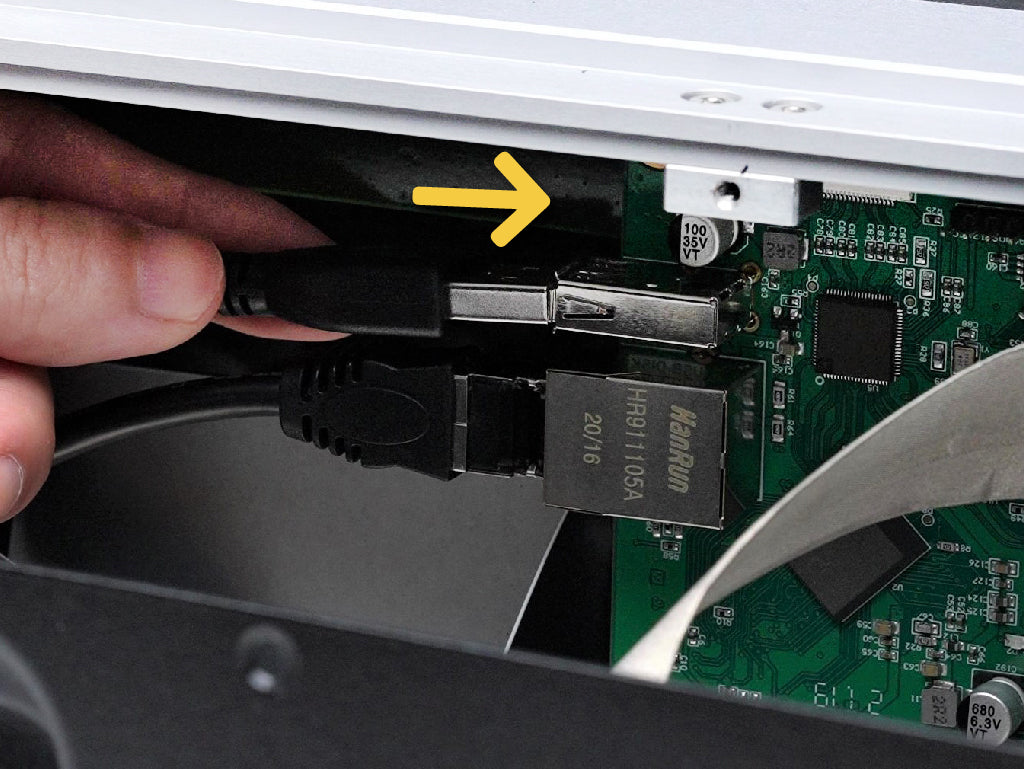

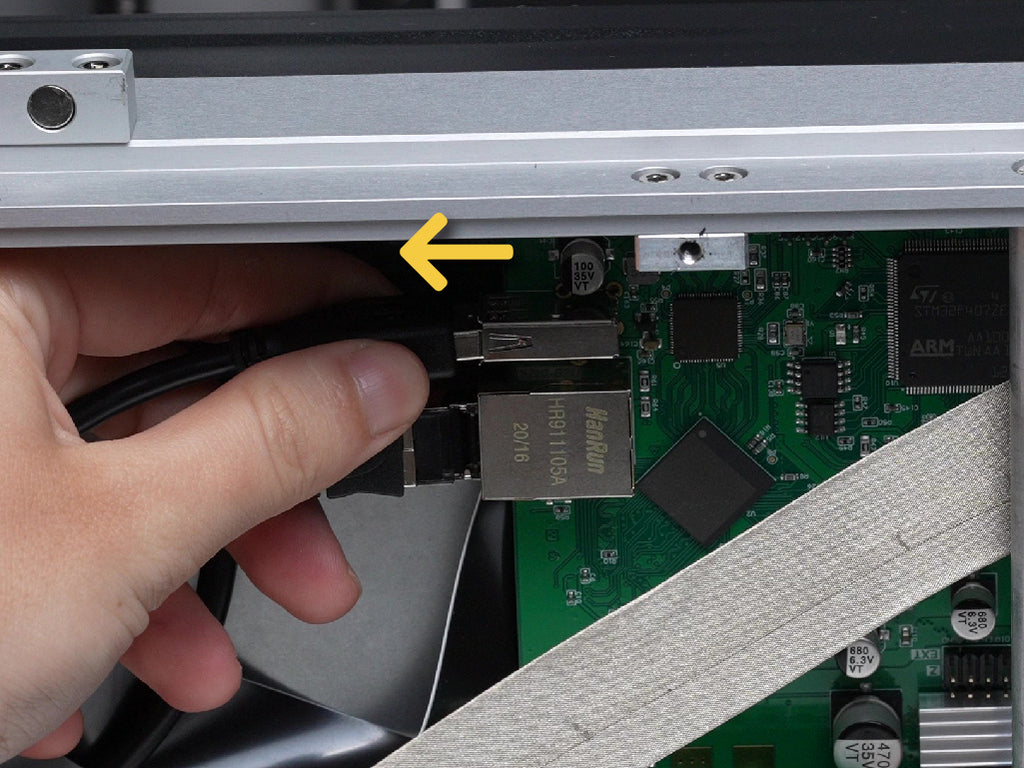

ステップ 3:次のステップを簡単に実行できるように、USB コネクタを取り外し、フロント ケースを移動します。

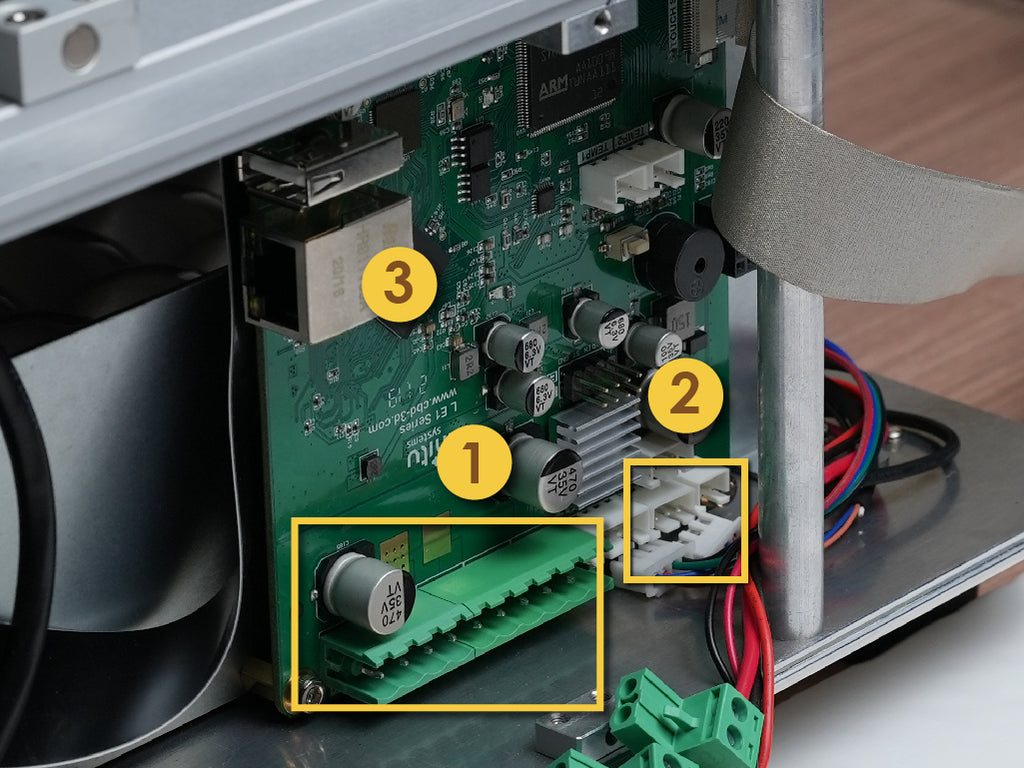

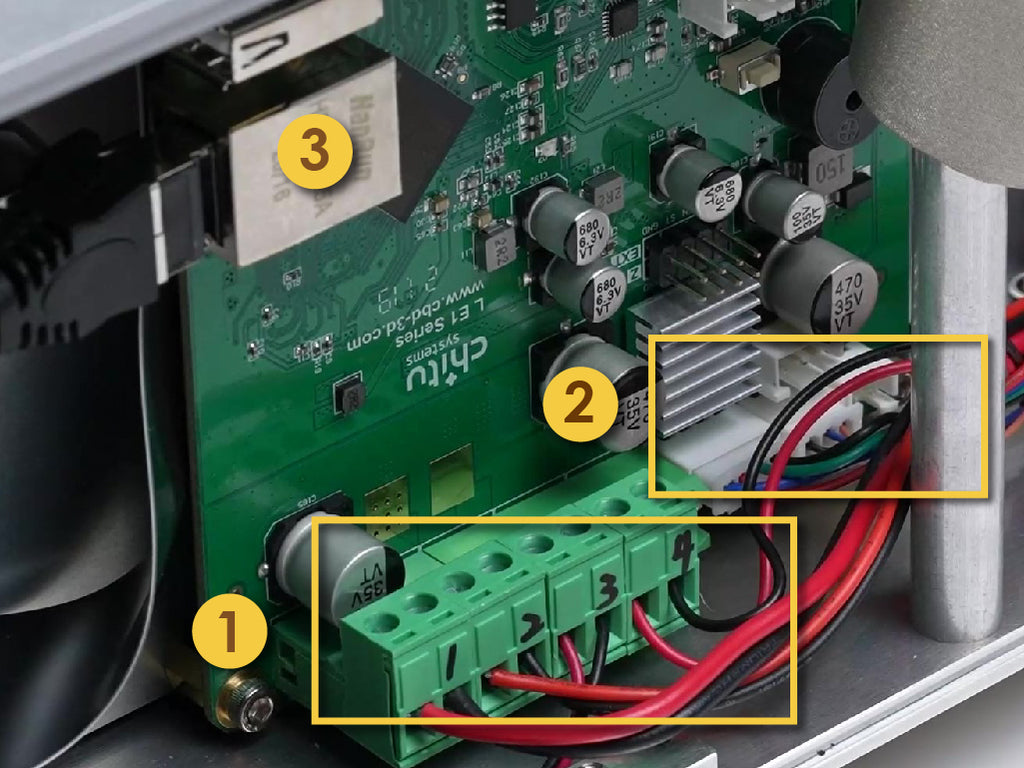

ステップ 4:次のコネクタを慎重に取り外します。まず、1 ～ 4 の番号が付いている 4 つの緑色のコネクタを外します。次に、緑色のコネクタの隣にある 2 つの白いコネクタを外します。最後に、側面にある黒いネットワークコネクタを必ず取り外してください。

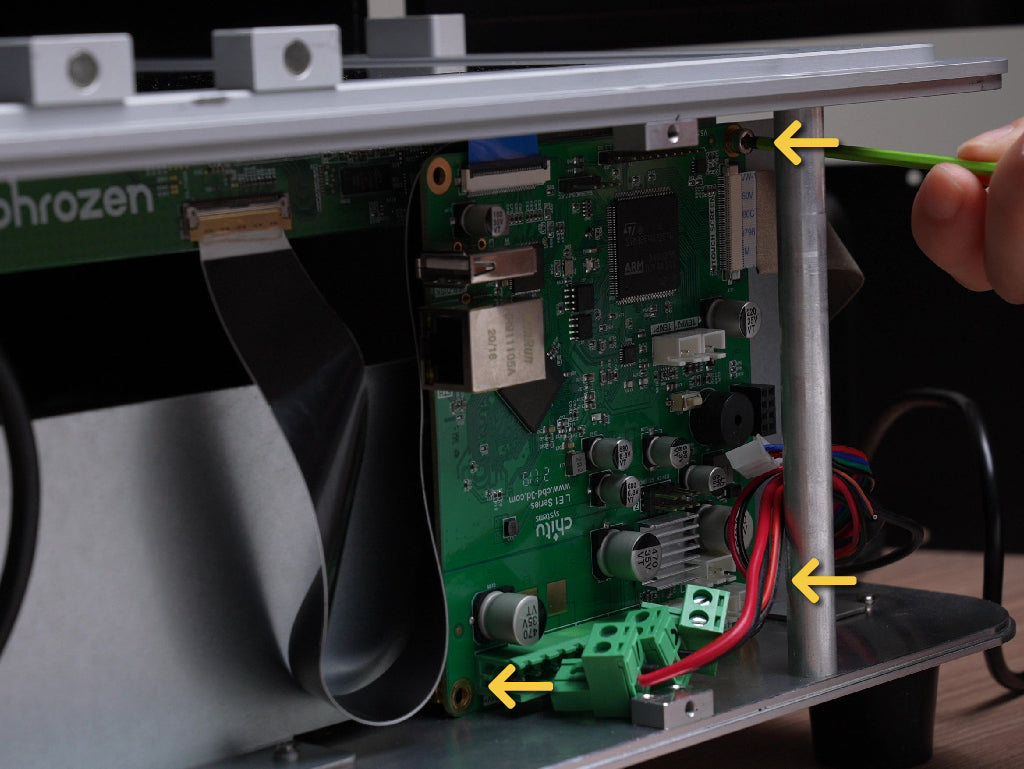

ステップ 5:メインボードの 3 つの角のネジを緩めて取り外します。

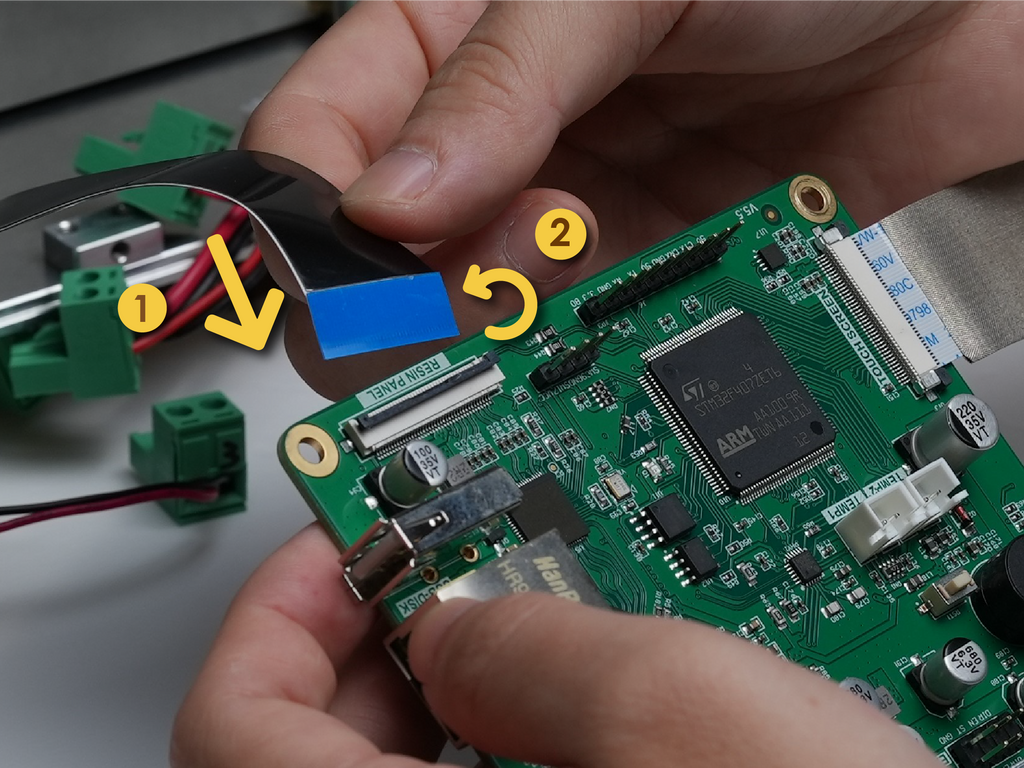

ステップ 6: LCD リボンケーブルをボードから抜きます。
液晶ディスプレイを交換する

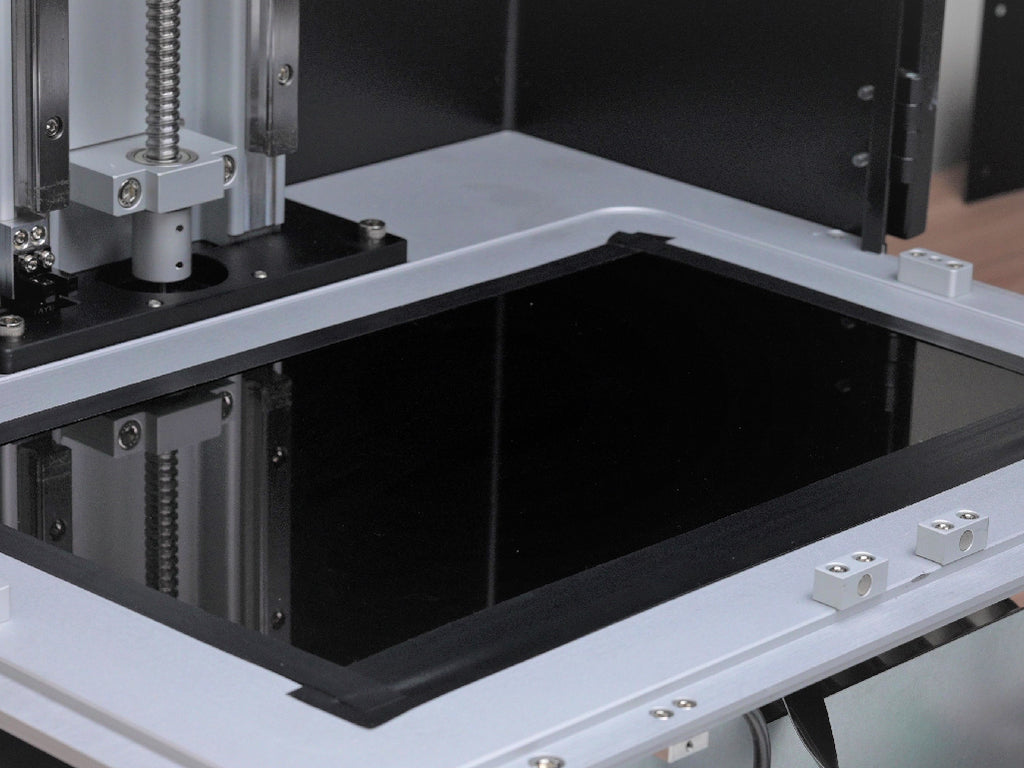

ステップ 1: 4 つの側面すべてからテープを剥がします。

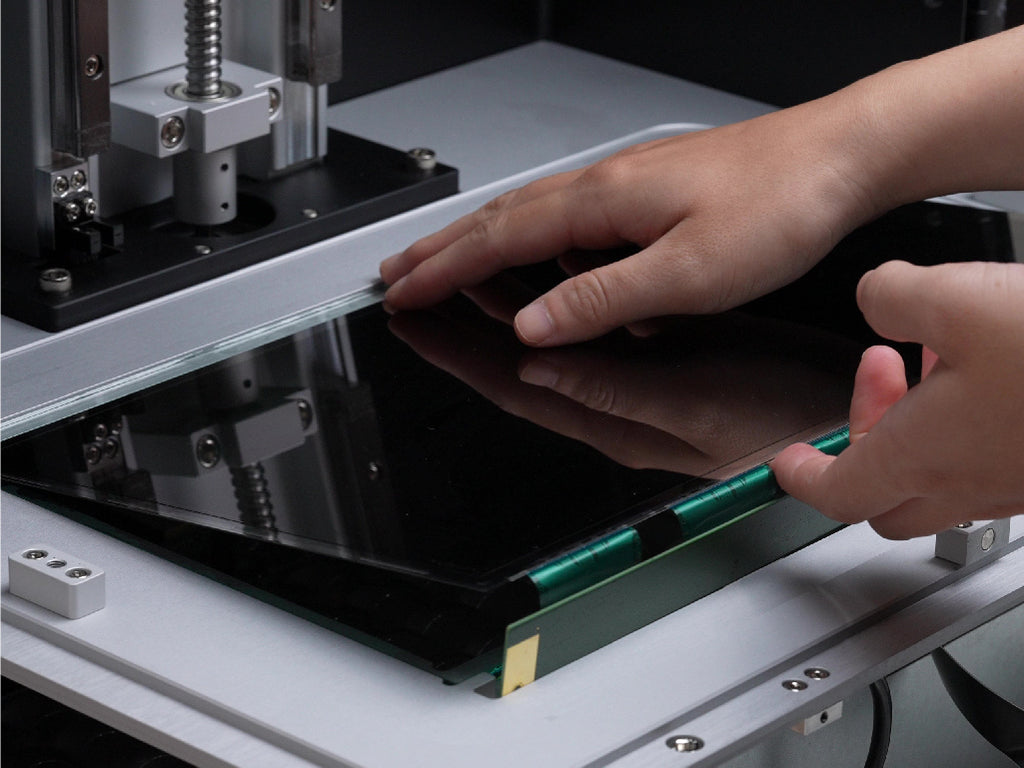

ステップ 2:古い LCD を取り外します。

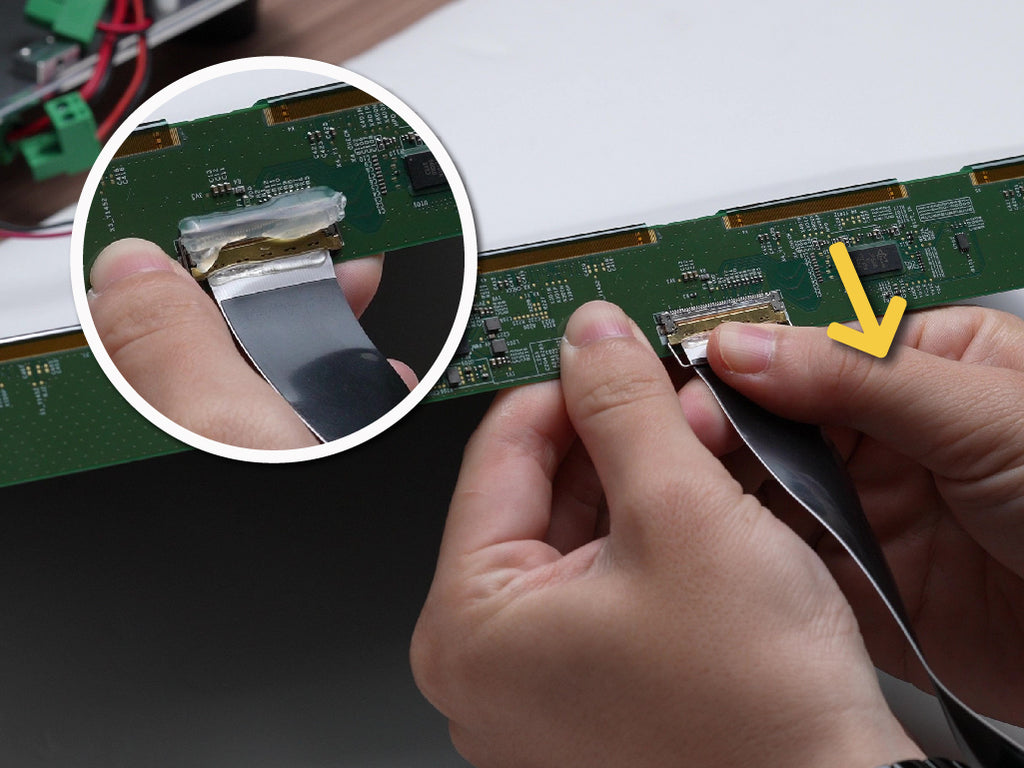

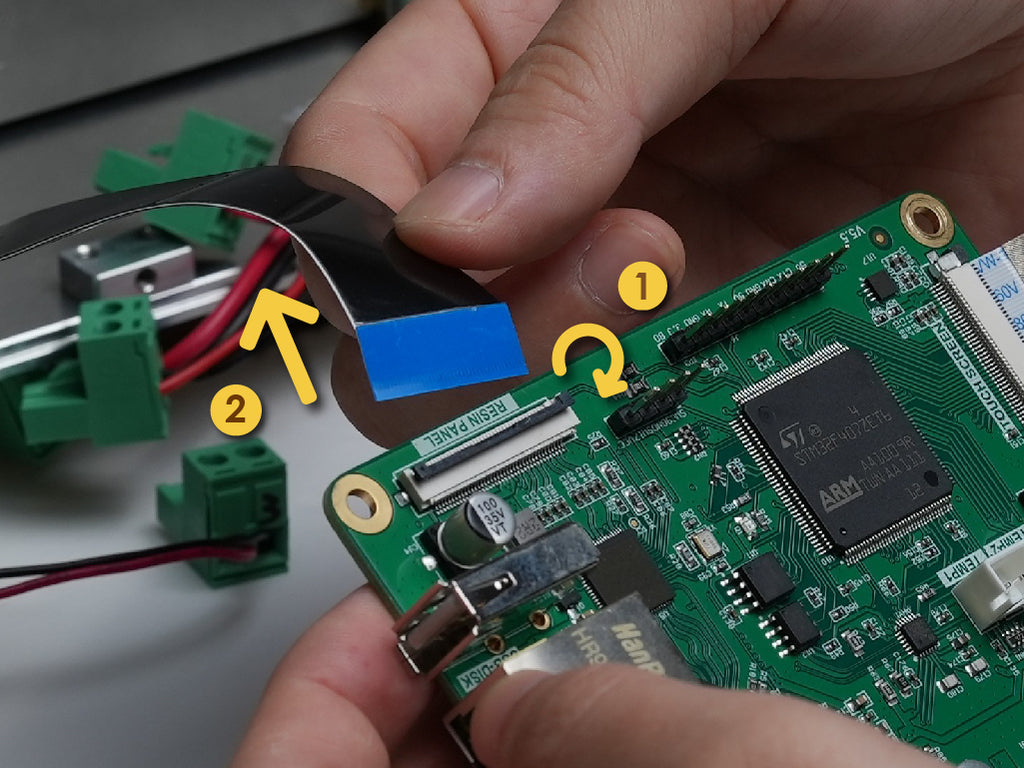

ステップ 3:古い LCD スクリーンからリボンケーブルを抜きます。初めて交換する場合は、ホットメルト接着剤を取り除いてください。注意：接着剤は輸送事故防止の為に使用しております。
ヒント：

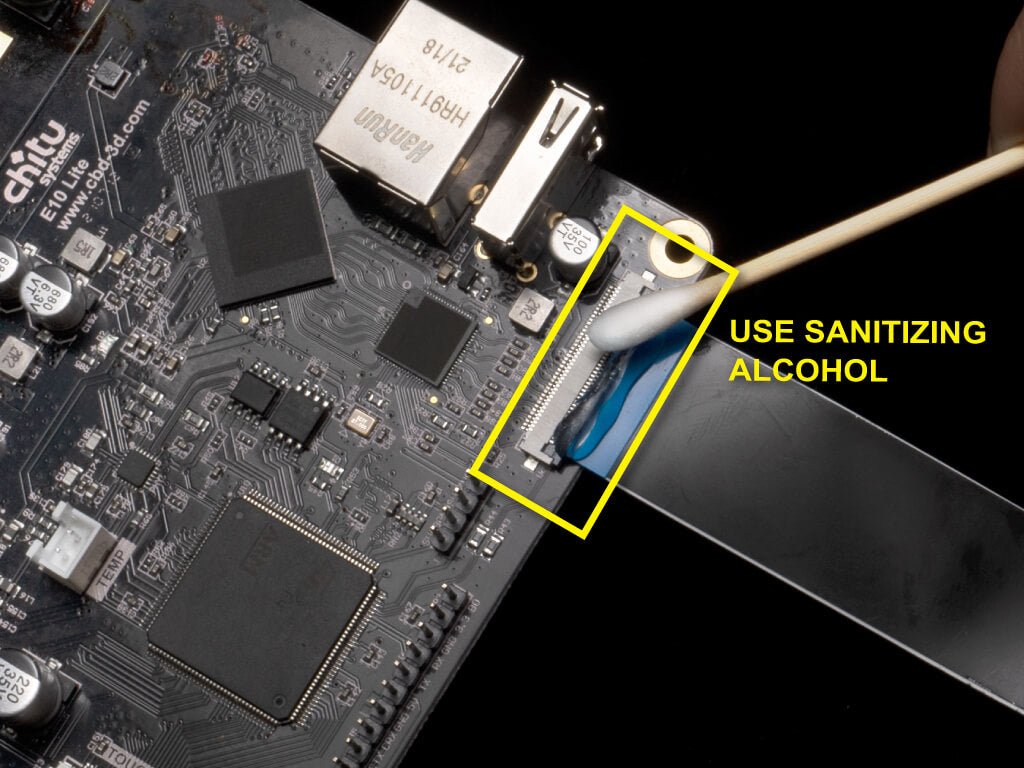

綿棒を使って端に消毒用アルコールを塗布すると、LCD 画面と CHITUBOX メインボードの両方の接着剤が柔らかくなります。接着剤が柔らかくなると、リボンケーブルを簡単に取り外すことができます。
ステップ 4:新しい LCD スクリーンの両側からプラスチックのパッケージを取り外します。

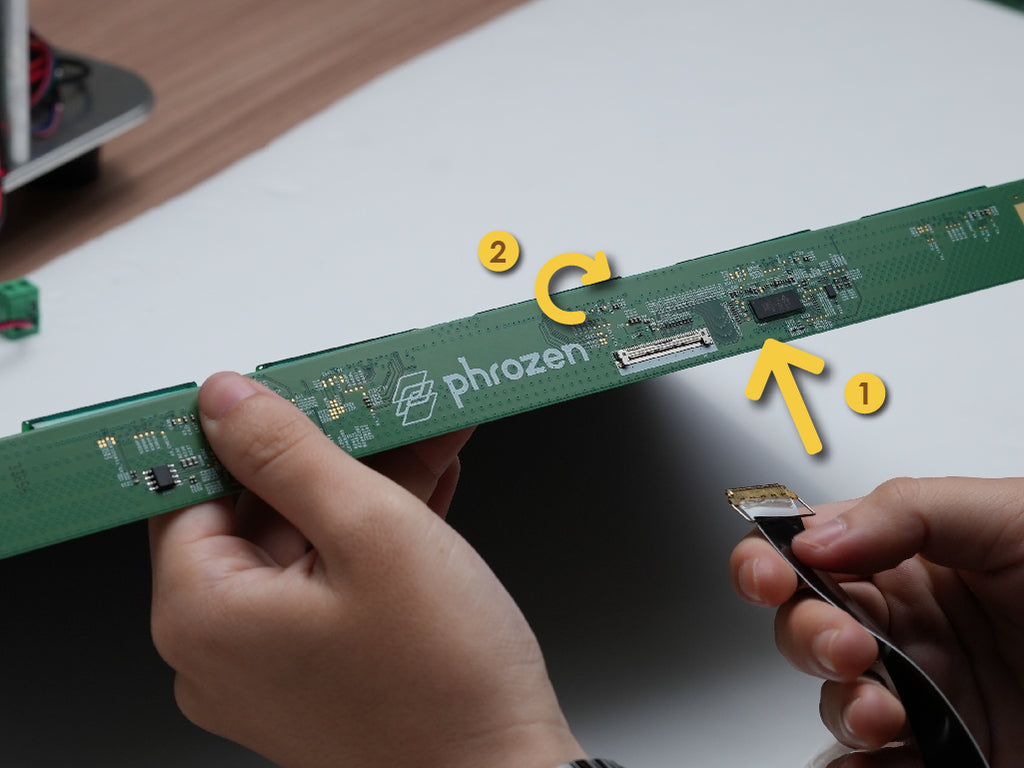

ステップ 5:リボン ケーブルを新しい LCD 画面に差し込みます。

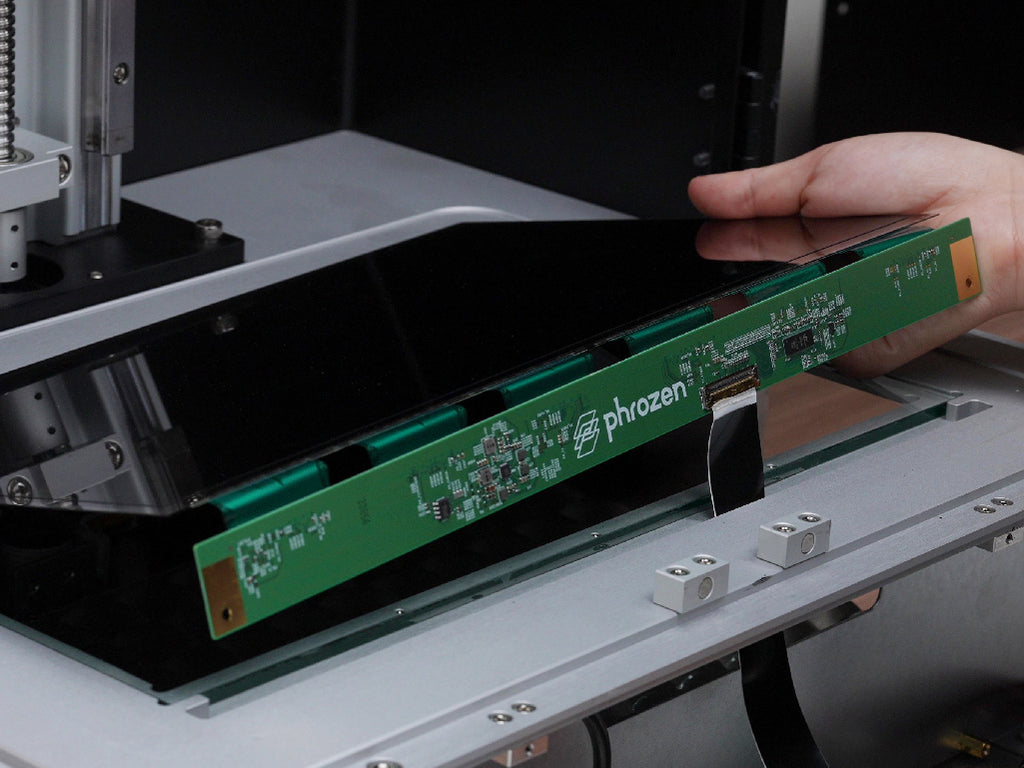

ステップ 6:新しい LCD を配置します。 Phrozen のロゴが前面にある必要があります。次に、LCD スクリーンが配置されているガラスの隣の隙間にリボン ケーブルを挿入します。リボンケーブルが LED ライトを妨げないように注意してください。
ステップ 7: 4 つの側面すべてをテープで留めます。前面に隙間があるため、大きめの 2 つの部分を使用するか、その領域をテープで 2 回貼り付けて、隙間が十分に塞がれていることを確認する必要があります。新しい LCD スクリーンが 3D プリンターに完全に取り付けられました。
プリンターを回復する
ステップ 1:リボン ケーブルをメインボードに差し込みます。
ステップ 2:ボードを再取り付けする
ステップ 3:次のコネクタを慎重に差し込みます。まず、1 ～ 4 の番号が付いている 4 つの緑色のコネクタを差し込みます。次に、緑色のコネクタの隣にある 2 つの白いコネクタを差し込みます。最後に、ネットワークコネクタを必ず接続してください。
ステップ 4:プリンタの前面ケースを近づけて、USB コネクタを差し込みます。
ステップ 5: LED ライトを妨げないようにワイヤーを整理します。
ステップ 6:フロント ケーシングを取り付けるには、前面の 4 本のネジをすべて締めます。
ステップ 7:最後になりましたが、LCD テストを必ず実行してください。 LCD が正常に機能すれば、LCD の交換は完了です。
