極致彈力，高度延展性
擁有 4 倍超高拉伸強度（斷裂延伸率： 391%*），EL400 樹脂如橡膠般的柔韌與硬度，提供超越極限的長效穩定。
產品規格 TDS 說明
除非另有說明，樣品均為列印件。本技術資料表（TDS）中的資訊，包括產品推薦，均基於我們當前的知識和經驗。所提供的描述、圖紙、照片、數據、比例、重量等可能會在未通知的情況下發生變更，且不構成產品的合約品質。請向您的供應商索取相關的化學品安全資料表（MSDS），或聯絡 Phrozen Tech Co., Ltd。
彈韌兼具，高度抗撕裂的理想軟料
測試模型輕鬆承受高達 60,000 次重複彎曲*，撕裂強度達 39.1 kN/m，橡膠般的柔韌特性，長時間使用不易損壞，讓您輕鬆創造無限可能。 *彎曲疲勞測試（23℃，60°彎曲，100次 循環/分鐘）。
影片載入中...
超凡回彈力，穩定不變形
具備 50–55% 的回彈率，變形後迅速恢復原狀，適用於長期測試與反覆驗證的產品開發過程，確保列印物件耐用持久。
應用實例
EL400 擁有反覆彎曲與高度抗撕裂的特性，特別適用於高強度使用情境而不會輕易損壞或破裂，例如腳踏車坐墊以及運動鞋結構底。
廣泛應用的理想選材

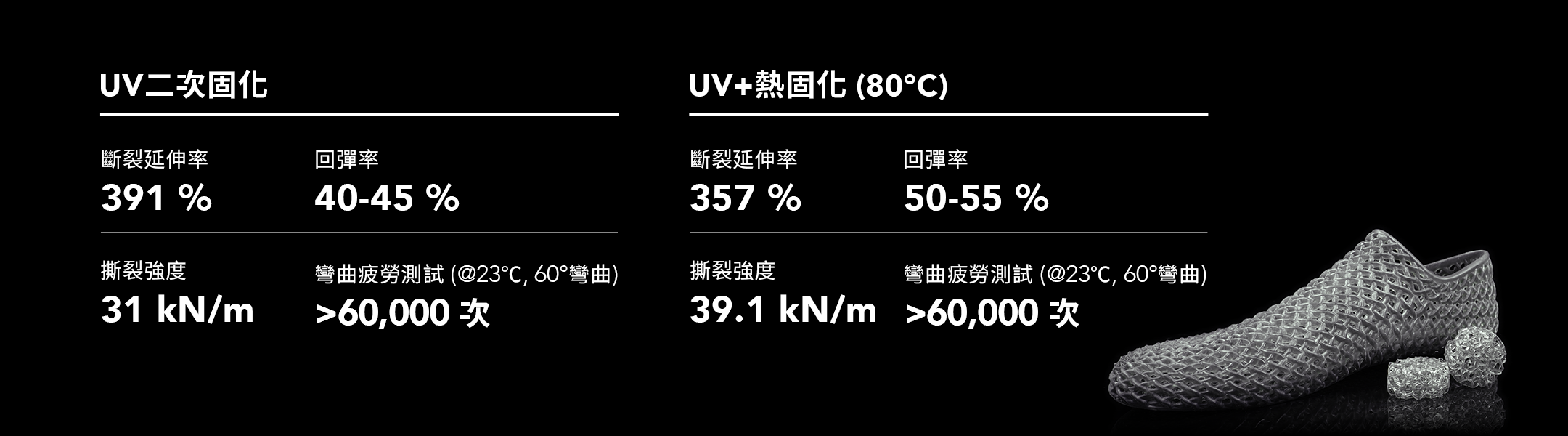

具備高度彈性和抗撕裂特性，符合嚴格的工業製造標準。其優異的特性成為泡棉和 TPU 的理想替代選擇，適合於多領域應用。 *以下數據為材料完成後處理之表現，後處理方式可參考下方教學或使用指南。

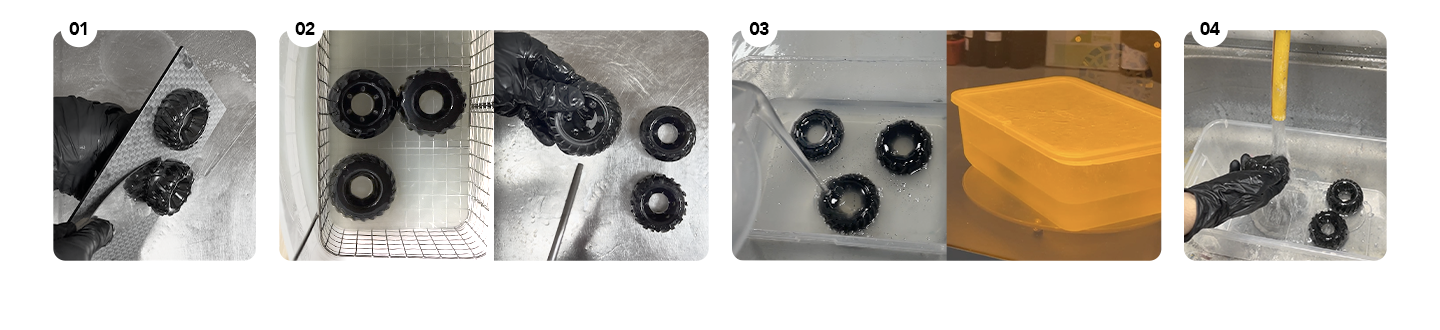

後處理方法
清洗
1. 使用普羅森清洗機於 95% 乙醇中清洗。 2. 請務必將模型內部洗淨。 3. 清洗後靜置至少 30 分鐘，確認物件乾燥後即可進行固化。
後固化
1. 使用普羅森固化機進行。 2. 將模型浸泡於甘油中並進行約 60 分鐘的固化，固化完成後須盡快取出。（浸泡甘油可提高模型完整度，降低表面黏度） *提醒：浸泡甘油時物件之間需有間隔，以避免模型固化黏在一起。請勿長時間浸泡於乙醇 / 甘油 / 水中，以避免樹脂吸收溶劑而膨脹變形。
模型清洗
1. 以清水洗淨固化完成的模型。 2. 清洗後放置於陰涼、通風的室內環境陰乾。 3. 如果需要再增加抗撕裂與回彈等表現，可再加熱 80°C 烘烤 2 小時。
